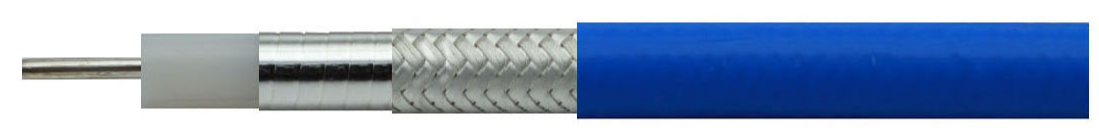

YZC160




結構特性Structure Characteristics

結構Structure

項目Item

标準值 Standard Value

内導體Inner Conductor

材質 Material

鍍銀銅線 Silver Plated Copper

結構 Construction(mm)

1/0.30

标稱外徑 Nom.Dia(mm)

0.30

絕緣層Insulation

材質 Material

固态聚四氟乙烯 Solid-PTFE

标稱外徑 Nom.Dia(mm)

0.97

内屏蔽層Inner shield

材質 Material

鍍銀銅帶 Silver Plated Copper Strip

标稱外徑 Nom.Dia(mm)

1.12

外屏蔽層Outer shield

材質 Material

鍍銀銅線 Silver Plated Copper Wire

标稱外徑 Nom.Dia(mm)

1.32

護套Jacket

材質 Material

藍色聚全氟乙丙烯  Blue FEP

标稱外徑 Nom.Dia(mm)

1.60



電性能參數

項目Item

标準值 Standard Value

衰減(25℃及海平面)和平均功率(40℃及海平面)
Attenuation(@25℃&Sea Level) and Power handing@(@40℃&Sea Level)

阻抗Impedance(Ω)

50

頻率(MHz)
Frequency

衰減(dB/100m)
Attenuation

平均功率(W)
Power handing

電容
Capacitance(pF/m)

94

500

95.40

100

1000

135.16

71

傳播速率
Velocity of Propagation

70%

3000

235.15

41

6000

333.99

29

最大工作頻率(GHz)
Max Operating Frequency(GHz)

110

10000

433.03

22

16000

550.49

17

屏蔽效率(dB)
Screening Effectiveness(dB)

>90

18000

584.73

16

26500

713.30

13

介質耐壓(V@DC)
Dielectric Withstanding Voltage(V@DC)

500

40000

882.46

11

67000

1154.58

8

機械相位穩定性(°/GHz)
Phase Change VS Bending(°/GHz)

±0.3

110000

1499.19

6

K1

4.248276

溫度相位穩定性@(-45~+85)℃
Phase Change VS Temperature@(-45~+85)℃

N/A

K2

0.00082

衰減計算:IL=K1*√FMhz+K2*FMHz



機械和環境性能

機械與環境特性
Mechaical &Environmental Characteristics

可替代型号 Replaceable Type

最小彎曲半徑(靜态)
Min Bending Radius (Static)

8.0mm

Temp-Flex

047SC-2901

最先彎曲半徑(動态)
Min Bending Radius (Dynamic)

16.0mm

TELEDYNE

STOM FLEX047

重量
Weight

0.006kg/m





工作溫度範圍 (℃)
Operating Temperature(℃)

 -55~125
