670-141 RG402 FEP護套


結構參數

670-141/50

料号 P/N

YZ-670141/50-003

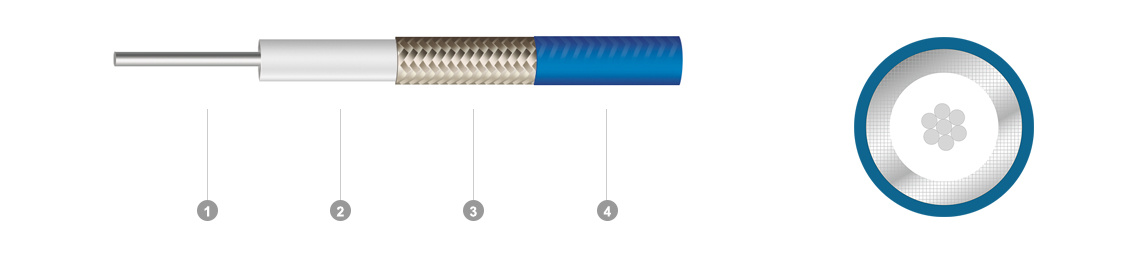

①内導體
Inner conductor

材料 Material

鍍銀銅線  Silverplated copper wire

組成 Constitute

1/0.94

标稱外徑OD (mm)

0.94±0.02

②絕緣層
Insulation

材料 Material

聚四氟乙烯 PTFE

顔色 Color

本色 Natural

标稱外徑OD (mm)

2.98±0.05

③外導體
Outer conductor

材料 Material

鍍錫銅線編織+浸錫
Tinned copper wire braid+Tin soaked

組成 Constitute

16/6/0.12

标稱外徑OD (mm)

3.58±0.1

覆蓋率Coverage (%)

100

④護套層
Jacket

材料 Material

聚全氟乙丙烯 FEP

标稱外徑 OD (mm)

4.15±0.15



電性能參數

電氣性能 Electrical characteristics

電容(pF/m)
Capacitance(pF/m)

96±4

衰減Attenuation

0.4GHz

≤0.25db/m

速率(%)
Velocity(%)

70.8±2

1GHz

≤0.41db/m

2GHz

≤0.60db/m

阻抗(Ω)
Impedance(Ω)
@1ns

50±2

3GHz

≤0.76db/m

5GHz

≤1.02db/m

駐波比
Standing wave ratio
@0~4.5GHz

≤1.1

6GHz

≤1.18db/m





額定電壓(V)
Rating voltage(V)

30









工作頻率(GHz)
Operating frequency(GHz)

6











機械和環境性能

工作溫度範圍 Operating temperature

-65℃~+180℃

最小彎曲半徑(一次) Min.bending radius static

8MM

最佳保存周期 Optimal preservation period

2個月 Two Months

包裝方式 Packing mode

紙盤300M/軸  Paper Plate 300M/Plate
