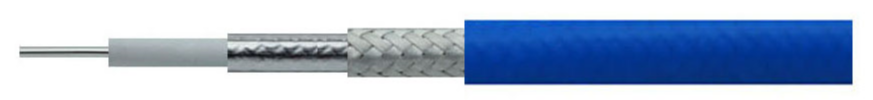

YZD760
結構特性Structure Characteristics
結構Structure |
項目Item |
标準值 Standard Value |
内導體Inner Conductor |
材質 Material |
鍍銀銅線 Silver Plated Copper |
結構 Construction(mm) |
1/2.30 |
|
标稱外徑 Nom.Dia(mm) |
2.30 |
|
絕緣層Insulation |
材質 Material |
低密度聚四氟乙烯 LD-PTFE |
标稱外徑 Nom.Dia(mm) |
6.25 |
|
内屏蔽層Inner shield |
材質 Material |
自粘鋁箔 Self-adhesive Aluminium Foil |
标稱外徑 Nom.Dia(mm) |
6.33 |
|
外屏蔽層Outer shield |
材質 Material |
鍍銀銅線 Silver Plated Copper Wire |
标稱外徑 Nom.Dia(mm) |
6.84 |
|
護套Jacket |
材質 Material |
藍色聚全氟乙丙烯 Blue FEP |
标稱外徑 Nom.Dia(mm) |
7.60 |
電性能參數
項目Item |
标準值 Standard Value |
衰減(25℃及海平面)和平均功率(40℃及海平面) |
||
阻抗Impedance(Ω) |
50 |
頻率(MHz) |
衰減(dB/100m) |
平均功率(W) |
電容 |
88 |
300 |
8.03 |
2669 |
500 |
10.47 |
2669 |
||
傳播速率 |
83% |
1000 |
15.07 |
1422 |
2000 |
21.83 |
982 |
||
最大工作頻率(GHz) |
18 |
3000 |
27.23 |
787 |
6000 |
40.09 |
535 |
||
屏蔽效率(dB) |
>90 |
8000 |
47.25 |
453 |
10000 |
53.78 |
398 |
||
介質耐壓(V@DC) |
3000 |
12400 |
61.02 |
351 |
15000 |
68.34 |
314 |
||
機械相位穩定性(°/GHz) |
N/A |
18000 |
76.27 |
281 |
K1 |
0.448000 |
|||
溫度相位穩定性@(-45~+85)℃ |
N/A |
K2 |
0.000898 |
|
衰減計算:IL=K1*√FMhz+K2*FMHz |
機械和環境性能
機械與環境特性 |
可替代型号 Replaceable Type |
||
最小彎曲半徑(靜态) |
40.0mm |
|
|
最先彎曲半徑(動态) |
80.0mm |
|
|
重量 |
0.134kg/m |
|
|
工作溫度範圍 (℃) |
-55~85 |
|
|
