結構 Structure

項目 Item

标準值 Standard Value

内導體 Inner Conductor

材質 Material

鍍銀銅線 Silver Plated Copper

結構 Construction（mm）

1/0.93

标稱外徑 Nom.Dia(mm)

0.93

絕緣層 Insulation

材質 Material

ZF402

标稱外徑 Nom.Dia(mm)

2.55

内屏蔽層 Inner shield

材質 Material

鍍銀銅帶 Silver Plated Copper Strip

标稱外徑 Nom.Dia(mm)

2.72

中間層Interlayer

材質 Material

高溫鋁箔 High temperature aluminium foil

标稱外徑 Nom.Dia(mm)

2.85

外屏蔽層 Outer shield

材質 Material

鍍銀銅線 Silver Plated Copper Wire

标稱外徑 Nom.Dia(mm)

3.15

護套 Jacket

材質 Material

藍色聚全氟乙丙烯 Blue FEP

标稱外徑 Nom.Dia(mm)

3.60

項目 Item

标準值 Standard Value

衰減（25℃及海平面）和平均功率（40℃及海平面）
Attenuation（@25℃&Sea Level） and Power handing@（@40℃&Sea Level）

阻抗 Impedance（Ω）

50

頻率（MHz）
Frequency

衰減（dB/100m）
Attenuation

平均功率（W)
Power handing

電容
Capacitance（pF/m）

80

500

29.09

711

100

12.79

1617

傳播速率
Velocity of Propagation

82%

3000

74.37

278

6000

108.25

191

最大工作頻率（GHz）
Max Operating Frequency（GHz）

40

8000

126.87

163

9000

135.47

153

屏蔽效率（dB）
Screening Effectiveness（dB）

＞100

10000

143.69

144

12000

159.24

130

介質耐壓(V@DC)
Dielectric Withstanding Voltage(V@DC)

2000

18000

200.81

103

26500

251.81

82

機械相位穩定性（°/GHz）
Phase Change VS Bending（°/GHz）

±0.3

40000

322.39

64

K1

1.261948

溫度相位穩定性@（-45~+85）℃
Phase Change VS Temperature@（-45~+85）℃

≤450 PPM

K2

0.00175

衰減計算：IL=K1*√FMhz+K2*FMHz

機械與環境特性
Mechaical &Environmental Characteristics

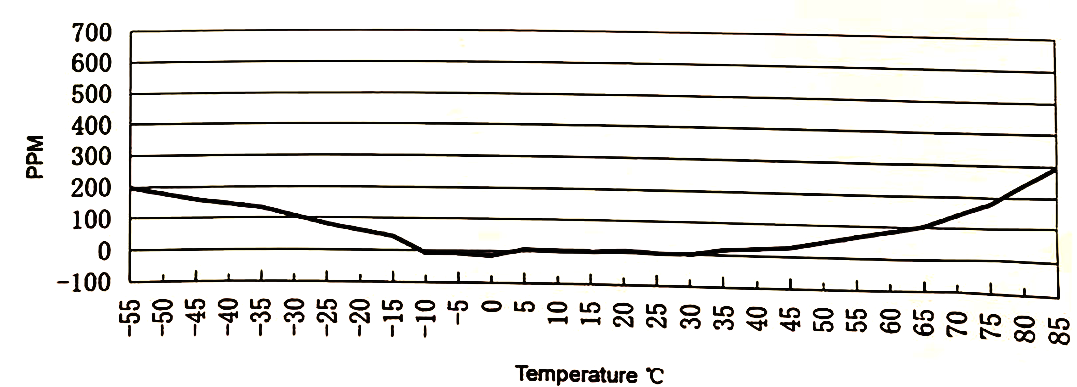

相位随溫度變化
（Phase change VS Temperature）

最小彎曲半徑（靜态）
Min Bending Radius (Static)

18.0mm

最先彎曲半徑（動态）
Min Bending Radius (Dynamic)

36.0mm

重量
Weight

0.033kg/m

工作溫度範圍 （℃）
Operating Temperature（℃）

 -55~125
