YZS360

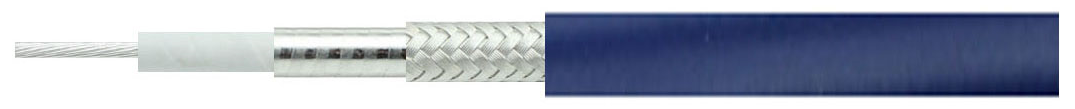

結構特性Structure Characteristics

結構Structure

項目Item

标準值 Standard Value

内導體Inner Conductor

材質 Material

鍍銀銅線 Silver Plated Copper

結構 Construction(mm)

7/0.24

标稱外徑 Nom.Dia(mm)

0.72

絕緣層Insulation

材質 Material

低密度聚四氟乙烯 LD-PTFE

标稱外徑 Nom.Dia(mm)

2.05

内屏蔽層Inner shield

材質 Material

鍍銀銅帶 Silver Plated Copper Strip

标稱外徑 Nom.Dia(mm)

2.25

外屏蔽層Outer shield

材質 Material

鍍銀銅線 Silver Plated Copper Wire

标稱外徑 Nom.Dia(mm)

2.66

護套Jacket

材質 Material

藍色聚氨酯  Blue TPU

标稱外徑 Nom.Dia(mm)

3.60



電性能參數

項目Item

标準值 Standard Value

衰減(25℃及海平面)和平均功率(40℃及海平面)
Attenuation(@25℃&Sea Level) and Power handing@(@40℃&Sea Level)

阻抗Impedance(Ω)

50

頻率(MHz)
Frequency

衰減(dB/100m)
Attenuation

平均功率(W)
Power handing

電容
Capacitance(pF/m)

88

300

27.96

400

500

36.30

308

傳播速率
Velocity of Propagation

76%

1000

51.86

216

3000

92.12

121

最大工作頻率(GHz)
Max Operating Frequency(GHz)

40

6000

133.45

84

8000

156.03

72

屏蔽效率(dB)
Screening Effectiveness(dB)

>90

10000

176.35

63

13000

203.96

55

介質耐壓(V@DC)
Dielectric Withstanding Voltage(V@DC)

1000

15000

220.96

51

18000

244.88

46

機械相位穩定性(°/GHz)
Phase Change VS Bending(°/GHz)

±0.2

26500

305.54

37

40000

388.83

29

溫度相位穩定性@(-45~+85)℃
Phase Change VS Temperature@(-45~+85)℃

≤1500 PPM

K1

1.582929

K2

0.001806





衰減計算:IL=K1*√FMhz+K2*FMHz



機械和環境性能

機械與環境特性
Mechaical &Environmental Characteristics

可替代型号 Replaceable Type

最小彎曲半徑(靜态)
Min Bending Radius (Static)

16.0mm





最先彎曲半徑(動态)
Min Bending Radius (Dynamic)

33.0mm





重量
Weight

0.027kg/m





工作溫度範圍 (℃)
Operating Temperature(℃)

 -55~85
