1.13MM銀錫線

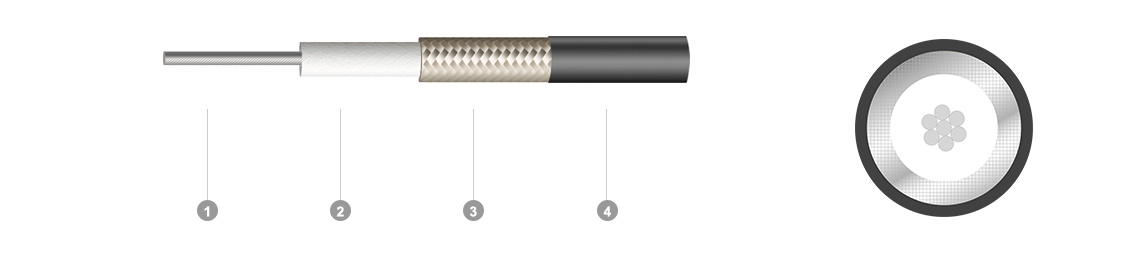

結構參數
113/50 |
料号 P/N |
YZ113/50-S1 |
①内導體 |
材料 Material |
鍍銀銅線 Silverplated copper wire |
組成 Constitute |
7/0.08 |
|
标稱外徑OD (mm) |
0.24±0.02 |
|
②絕緣層 |
材料 Material |
聚全氟乙丙烯 FEP |
顔色 Color |
透明 Clarity |
|
标稱外徑OD (mm) |
0.7±0.03 |
|
③外導體 |
材料 Material |
鍍錫銅線 Tinned copper wire |
組成 Constitute |
16/4/0.05 |
|
标稱外徑OD (mm) |
0.9±0.05 |
|
覆蓋率Coverage (%) |
90±5 |
|
④護套層 |
材料 Material |
聚全氟乙丙烯 FEP |
标稱外徑 OD (mm) |
1.13±0.05 |
電性能參數
電氣性能 Electrical characteristics |
|||
電容(pF/m) |
98±4 |
衰減Attenuation |
|
1GHz |
≤2.20db/m |
||
速率(%) |
70±2 |
2GHz |
≤3.10db/m |
3GHz |
≤3.80db/m |
||
阻抗(Ω) |
50±2 |
4GHz |
≤4.40db/m |
5GHz |
≤4.90db/m |
||
駐波比 |
≤1.3 |
6GHz |
≤5.40db/m |
|
|
||
額定電壓(V) |
30 |
|
|
|
|
||
工作頻率(GHz) |
6 |
|
|
|
|
機械和環境性能
工作溫度範圍 Operating temperature |
-55℃~+125℃ |
最小彎曲半徑(一次) Min.bending radius static |
4MM |
最佳保存周期 Optimal preservation period |
2個月;Two months |
包裝方式 Packing mode |
紙盤 1000M/軸 Paper Plate 1000M/Plate |
