1.13MM雙錫線

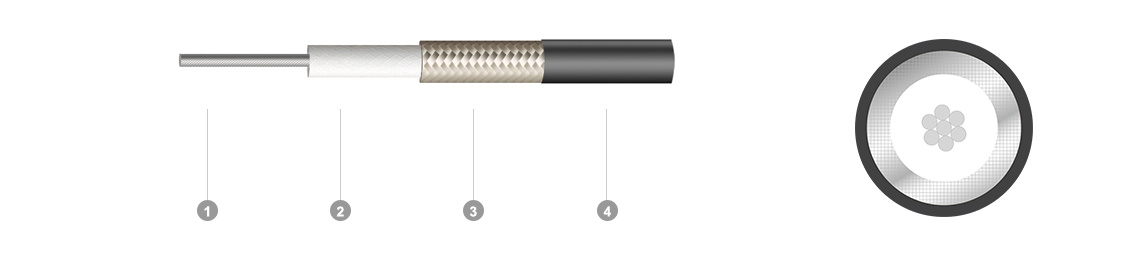

結構參數
| 113/50 | 料号 P/N | YZ113/50-S2 | |||
| ①内導體 Inner conductor |
材料 Material | 鍍錫銅線 Tinned copper wire | |||
| 組成 Constitute | 7/0.08 | ||||
| 标稱外徑OD (mm) | 0.24±0.02 | ||||
| ②絕緣層 Insulation |
材料 Material | 聚全氟乙丙烯 FEP | |||
| 顔色 Color | 透明 Clarity | ||||
| 标稱外徑OD (mm) | 0.7±0.03 | ||||
| ③外導體 Outer conductor |
材料 Material | 鍍錫銅線 Tinned copper wire | |||
| 組成 Constitute | 16/4/0.05 | ||||
| 标稱外徑OD (mm) | 0.9±0.05 | ||||
| 覆蓋率Coverage (%) | 90±5 | ||||
| ④護套層 Jacket |
材料 Material | 聚全氟乙丙烯 FEP | |||
| 标稱外徑 OD (mm) | 1.13±0.05 |
電性能參數
| 電氣性能 Electrical characteristics | |||||
| 電容(pF/m) Capacitance(pF/m) |
98±4 | 衰減Attenuation | |||
| 1GHz | ≤2.32db/m | ||||
| 速率(%) Velocity(%) |
70±2 | 2GHz | ≤3.27db/m | ||
| 3GHz | ≤4.01db/m | ||||
| 阻抗(Ω) Impedance(Ω) @1ns |
50±2 | 4GHz | ≤4.64db/m | ||
| 5GHz | ≤5.25db/m | ||||
| 駐波比 Standing wave ratio @0~6GHz |
≤1.3 | 6GHz | ≤5.80db/m | ||
| 額定電壓(V) Rating voltage(V) |
30 | ||||
| 工作頻率(GHz) Operating frequency(GHz) |
6 | ||||
機械和環境性能
|
工作溫度範圍 Operating temperature |
-55℃~+125℃ |
|
最小彎曲半徑(一次) Min.bending radius static |
4MM |
|
最佳保存周期 Optimal preservation period |
2個月；Two months |
|
包裝方式 Packing mode |
紙盤 1000M/軸 Paper Plate 1000M/Plate |
