0.50MM銀錫線
結構參數
| 050-STO | 料号 P/N | YZ050/STO-001 | |||

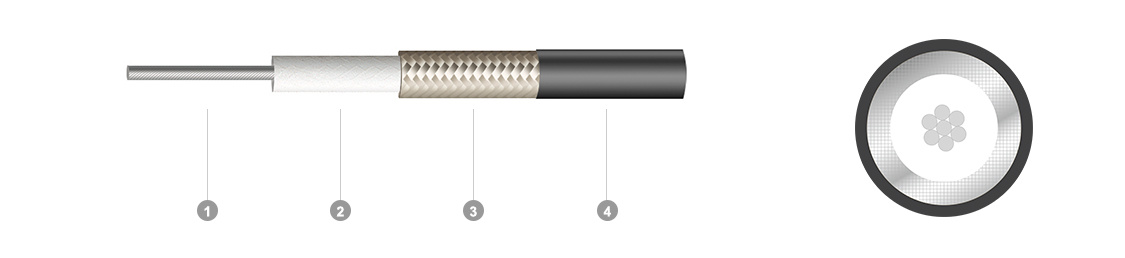

| ①内導體 Inner conductor |
材料 Material | 鍍銀合金 Silver plated copper alloy | |||
| 組成 Constitute | 1/0.1 | ||||
| 标稱外徑OD (mm) | 0.1±0.01 | ||||
| ②絕緣層 Insulation |
材料 Material | PFA | |||
| 顔色 Color | 白 White | ||||
| 标稱外徑OD (mm) | 0.28±0.02 | ||||
| ③外導體 Outer conductor |
材料 Material | 鍍錫合金 Tinned copper alloy | |||
| 組成 Constitute | 16/3/0.03 | ||||
| 标稱外徑OD (mm) | 0.4±0.02 | ||||
| 覆蓋率Coverage (%) | 90±5 | ||||
| ④護套層 Jacket |
材料 Material | 可溶性聚四氟乙烯 PFA | |||
| 标稱外徑 OD (mm) | 0.5±0.03 |
電性能參數
| 電氣性能 Electrical characteristics | |||||
| 阻抗(Ω) Impedance(Ω)@1ns |
50±5 | 衰減Attenuation | |||
| 1GHz | ≤3.7db/m | ||||
| 内導體電阻 （MΩ-km） Inner conductor resistance (at 20℃) |
Max：2,100 | 3GHz | ≤6.5db/m | ||
| 6GHz | ≤9.3db/m | ||||
| 許容電流（*） Allowable Current |
0.7(參考/Ref.) | 9GHz | ≤11.5db/m | ||
| 10GHz | ≤12.2db/m | ||||
| 駐波比VSWR | |||||
| 0-3GHz | ≤1.4 | ||||
| 3-6GHz | ≤1.6 | ||||
| 6-9GHz | ≤1.8 | ||||
機械和環境性能
| 最小彎曲半徑(一次) Min.bending radius static | 3MM | |||||||
| 最佳保存周期 Optimal preservation period | 2個月 Two Months | |||||||
| 包裝方式 Packing mode | 紙盤1000M/軸 Paper Plate 1000M/Plate | |||||||
