1.13低損耗線


結構參數

113L/50

料号 P/N

YZ113L/50-S1

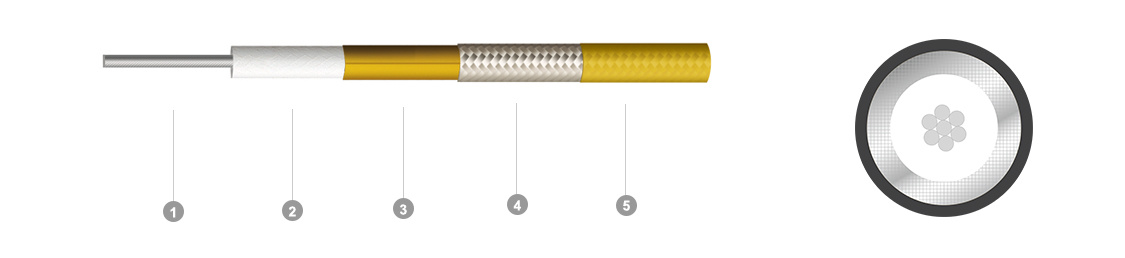

①内導體
Inner conductor

材料 Material

鍍銀銅線  Silverplated copper wire

組成 Constitute

7/0.083

标稱外徑OD (mm)

0.249±0.02

②絕緣層
Insulation

材料 Material

聚全氟乙丙烯  FEP

顔色 Color

透明 Clarity

标稱外徑OD (mm)

0.72±0.03

③外導體
Outer conductor

材料 Material

銅塑箔  Cu-plastic composite tape

标稱外徑OD (mm)

0.759±0.03

覆蓋率Coverage (%)

100

④外導體
Outer conductor

材料 Material

鍍錫銅線  Tinned copper wire

标稱外徑OD (mm)

0.96±0.05

覆蓋率Coverage (%)

90±5

⑤護套層
Jacket

材料 Material

聚全氟乙丙烯  FEP

标稱外徑OD (mm)

1.15±0.05



電性能參數

電氣性能 Electrical characteristics

電容(pF/m)
Capacitance(pF/m)

98±4

衰減Attenuation

1GHz

≤1.88db/m

速率(%)
Velocity(%)

70±2

2GHz

≤2.55db/m

3GHz

≤3.05db/m

阻抗(Ω)
Impedance(Ω)

50±2

4GHz

≤3.52db/m

5GHz

≤4.05db/m

駐波比
Standing wave ratio
@0~6GHz

≤1.3

6GHz

≤4.40db/m





額定電壓(V)
Rating voltage(V)

30









工作頻率(GHz)
Operating frequency(GHz)

6











機械和環境性能

工作溫度範圍 Operating temperature

 -55℃~+125℃

最小彎曲半徑(一次) Min.bending radius static

4MM

最佳保存周期 Optimal preservation period

2個月;Two months

包裝方式 Packing mode

紙盤 1000M/軸  Paper Plate 1000M/Plate
