0.81低損耗線


結構參數

081L/50

料号 P/N

YZ081L-S6

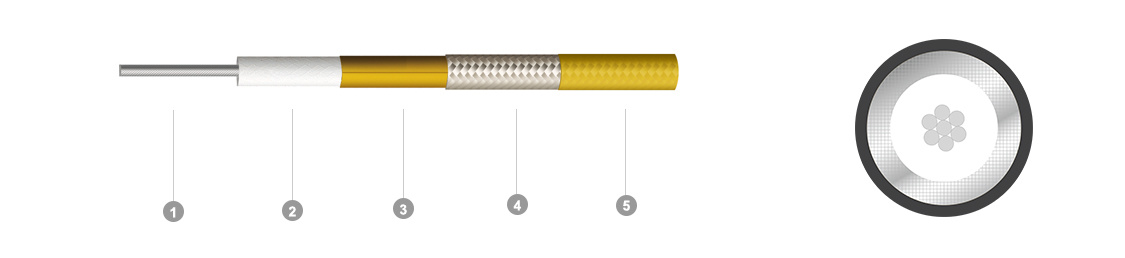

①内導體
Inner conductor

材料 Material

鍍銀銅線  Silverplated copper wire

組成 Constitute

7/0.06

标稱外徑OD (mm)

0.18±0.005

②絕緣層
Insulation

材料 Material

聚全氟乙丙烯  FEP

顔色 Color

透明 Clarity

标稱外徑OD (mm)

0.51±0.03

③外導體
Outer conductor

材料 Material

銅塑箔  Cu-plastic composite tape

标稱外徑OD (mm)

0.55±0.03

覆蓋率Coverage (%)

100

④外導體
Outer conductor

材料 Material

鍍錫合金線 Tinned alloy wire

标稱外徑OD (mm)

0.69±0.05

覆蓋率Coverage (%)

90±5

⑤護套層
Jacket

材料 Material

可溶性聚四氟乙烯   PFA

标稱外徑OD (mm)

0.83±0.05



電性能參數

電氣性能 Electrical characteristics

電容(pF/m)
Capacitance(pF/m)

98±4

衰減Attenuation

1GHz

≤2.20db/m

速率(%)
Velocity(%)

70±2

2GHz

≤3.15db/m

3GHz

≤3.90db/m

阻抗(Ω)
Impedance(Ω)
@1ns

50±2

4GHz

≤4.50db/m

5GHz

≤5.15db/m

駐波比
Standing wave ratio
@0~6GHz

≤1.3

6GHz

≤5.80db/m

7GHz

≤6.50db/m

額定電壓(V)
Rating voltage(V)

30

8GHz

≤7.00db/m

9GHz

≤7.50db/m

工作頻率(GHz)
Operating frequency(GHz)

6

10GHz

≤8.00db/m







機械和環境性能

工作溫度範圍 Operating temperature

-55℃~+125℃

最小彎曲半徑(一次) Min.bending radius static

4MM

最佳保存周期 Optimal preservation period

2個月 Two Months

包裝方式 Packing mode

紙盤 1000M/軸  Paper Plate 1000M/Plate
