YZA230




結構特性

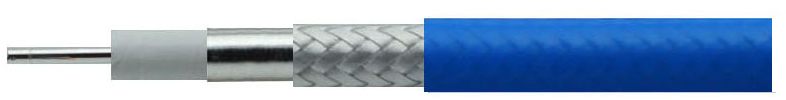

結構Structure

項目Item

标準值 Standard Value

内導體Inner Conductor

材質 Material

鍍銀銅線 Silver Plated Copper

結構 Construction(mm)

1/0.51

标稱外徑 Nom.Dia(mm)

0.51

絕緣層Insulation

材質 Material

低密度聚四氟乙烯 LD-PTFE

标稱外徑 Nom.Dia(mm)

1.55

内屏蔽層Inner shield

材質 Material

鍍銀銅帶 Silver Plated Copper Strip

标稱外徑 Nom.Dia(mm)

1.70

外屏蔽層Outer shield

材質 Material

鍍銀銅線 Silver Plated Copper Wire

标稱外徑 Nom.Dia(mm)

2.01

護套Jacket

材質 Material

藍色聚全氟乙丙烯  Blue FEP

标稱外徑 Nom.Dia(mm)

2.30



電氣性能

項目Item

标準值 Standard Value

衰減(25℃及海平面)和平均功率(40℃及海平面)
Attenuation(@25℃&Sea Level) and Power handing@(@40℃&Sea Level)

阻抗Impedance(Ω)

50

頻率(MHz)
Frequency

衰減(dB/100m)
Attenuation

平均功率(W)
Power handing

電容
Capacitance(pF/m)

88

300

38.08

179

500

49.30

138

傳播速率
Velocity of Propagation

76%

1000

70.07

97

3000

122.92

55

最大工作頻率(GHz)
Max Operating Frequency(GHz)

67

6000

175.98

39

8000

204.52

33

屏蔽效率(dB)
Screening Effectiveness(dB)

>90

10000

229.94

30

12400

257.60

26

介質耐壓(V@DC)
Dielectric Withstanding Voltage(V@DC)

800

18000

314.10

22

26500

386.80

18

機械相位穩定性(°/GHz)
Phase Change VS Bending(°/GHz)

±0.2

40000

484.31

14

50000

547.92

12

溫度相位穩定性@(-45~+85)℃
Phase Change VS Temperature@(-45~+85)℃

≤1500 PPM

67000

645.40

11

K1

2.177342





K2

0.001221

衰減計算:IL=K1*√FMhz+K2*FMHz



機械與環境特性

機械與環境特性
Mechaical &Environmental Characteristics

可替代型号 Replaceable Type

最小彎曲半徑(靜态)
Min Bending Radius (Static)

11.0mm





最先彎曲半徑(動态)
Min Bending Radius (Dynamic)

23.0mm





重量
Weight

0.016kg/m





工作溫度範圍 (℃)
Operating Temperature(℃)

 -55~165
